製品情報PRODUCTS INFORMATION

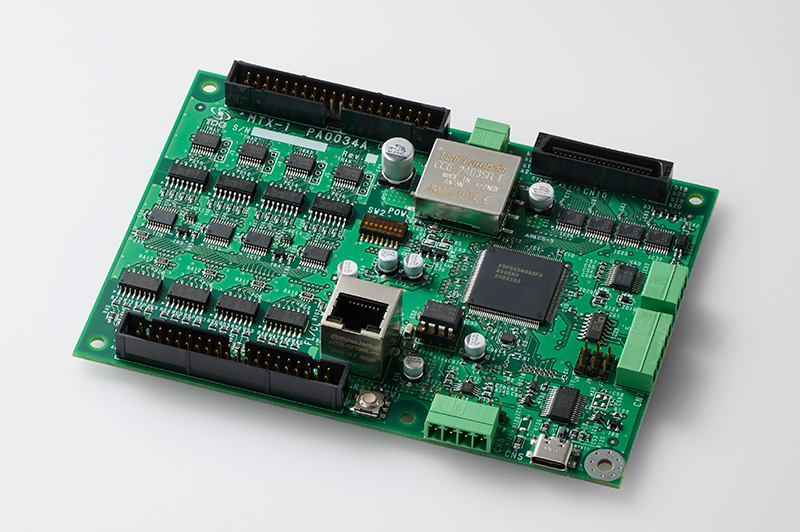

MTX-1
MTシリーズの遺伝子を踏襲した最新機
特長
- 外形140mm×100mmのサイズに I/O 32/32、Ethernet通信、シリアル通信、アナログ入力を標準搭載
- 拡張コネクタにドーターボードを搭載することで容易に現在ある機能に拡張が可能
- 当社製ラダー変換アプリ(LtC Soft)を使うことにより、ラダープログラムで開発が可能
- シリアル通信は三菱専用プロトコル形式4，形式5に対応しています。外部機器（タッチパネル等）にプログラムレスで接続ができます
- シリアル通信には他にラダープログラムで制御する無手順プログラムに対応しています
- ラダー作成ツールのオンラインモニタ機能でデバックが容易です
- お客様のご要望に応じ当社PLCボードをベースとしたカスタム開発承ります
当社LtC Softを使って動作させると
- LtC SoftとCコンパイラ※1及び基板のインターフェースをするTDGシステムプログラム（組込用）※2を使用する事により、他社製ラダー作成ツール（三菱電機製 GX-Developer等）で作成したラダープロ グラムを動作させる事が可能です。
- 既存ラダープログラムを使用できますので、容易にPLC→TDG-PLCへの置き換えができ、コストダウン、省スペース化、ブラックボックス化が可能です。
- シリアル通信は三菱専用プロトコル形式4、形式5に対応しています。外部機器（タッチパネル等）にプログラムレスで接続ができます。（一部接続できない機種もあります）
- シリアル通信には他にラダープログラムで制御する無手順プロトコルに対応しています。
- プログラム開発はTDG製LtC Toolを提供します。このアプリケーションはWindowsパソコンで動作 し一連のプログラム開発を容易にします。
- ラダー作成ツールのオンラインモニタ機能でデバックが容易です。
※1 Cコンパイラは別途御用意下さい。
※2 TDGシステムプログラムで対応しているCコンパイラは、ルネサス製C/C++コンパイラです。
仕様
| 外形 | 140W×100D×20H | |
|---|---|---|
| 動作環境条件 | 0～55℃(結露無きこと) | |
| 保存環境条件 | -10～60℃(結露無きこと) | |
| 供給電源 | DC24V ±20% | |
| CPU | ルネサス製R5F565N9ADFB | |
| ROM 1MB | ||
| RAM 256KB | ||
| 記憶デバイス | FRAM 16KB | |
| 最大ステップ数 | 約100,000ステップ（※1） ルネサス製コンパイラ使用時 | |
| 外部入力 | 32点 フォトカプラ絶縁 | |
| 外部出力 | 32点 フォトカプラ絶縁 オープンコレクタ出力 許容電流0.1A/1点 |
|
| 内部入力 | ディップスイッチ | 8bit スイッチに対応する入力デバイスはお客様による使用が可能 |
| 通信 | TOOL | フラッシュROM書込/オンラインモニタ専用USBポート(Type C) |
| シリアルポート1 | RS-232C | |
| シリアルポート2 | RS-232C ／ RS-422、RS-485 (ジャンパで切替) | |
| Ethernet | UDP/TCP 10/100Mbps | |
| アナログ入力 | 2ch (分解能 12bit) | |
| 電圧入力 (0-10V) / 電流入力 (0-20mA) | ||
| 各チャンネル個別にジャンパピンにて切替 | ||
| 拡張機能 | ドーターボード搭載可能 | |
